ЛРМ-100 | Радиомодем

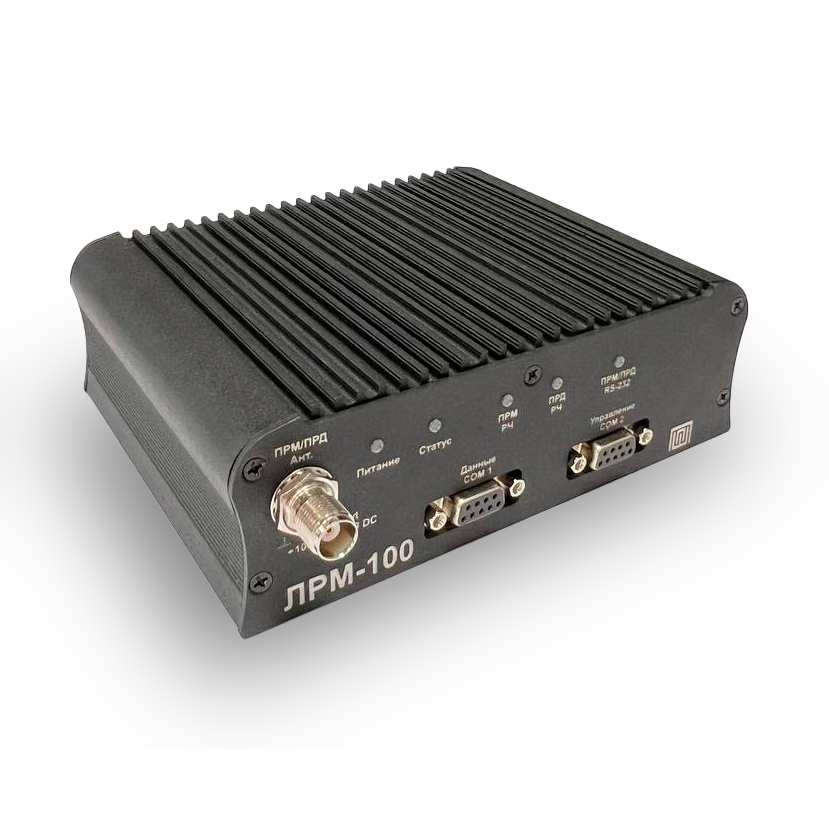

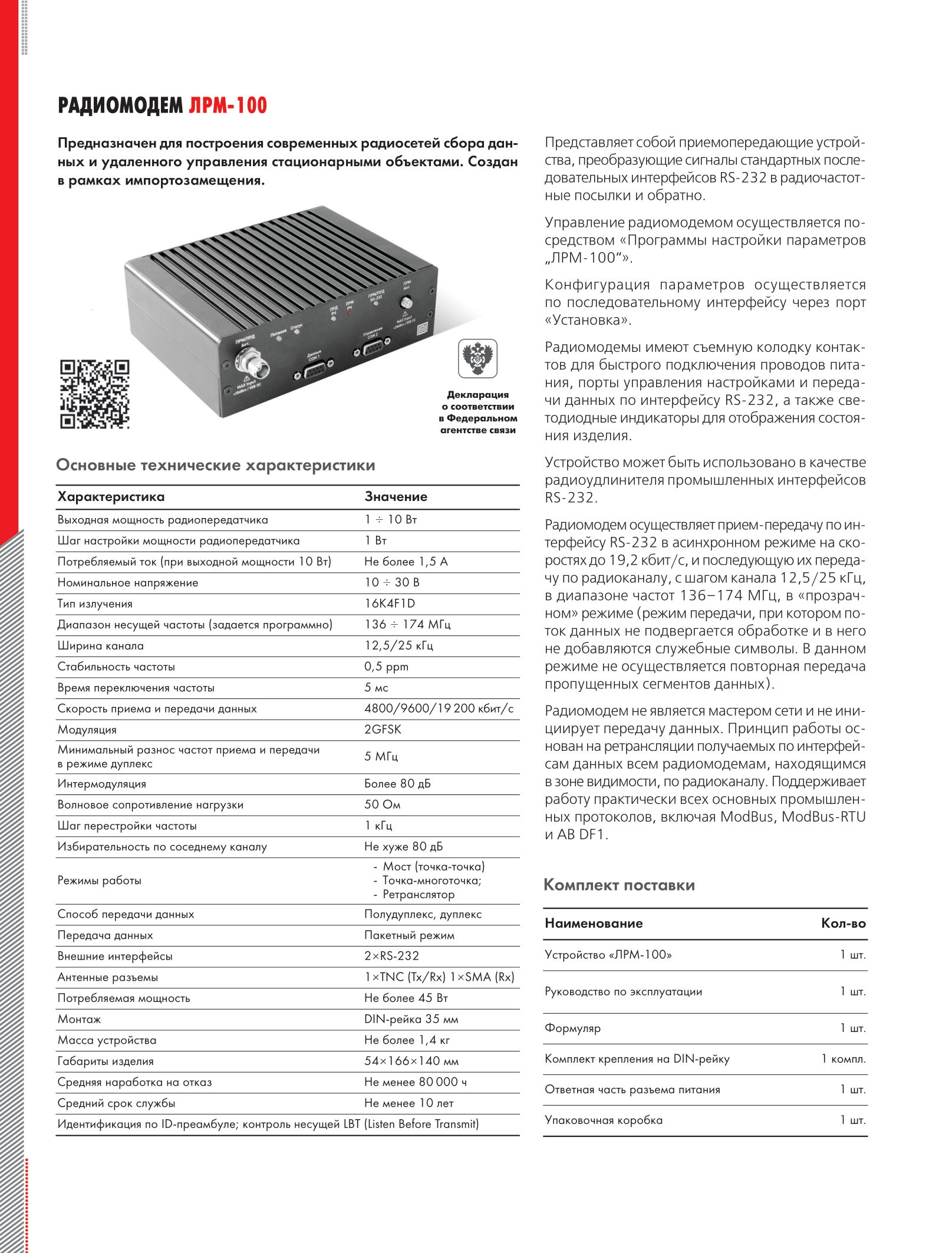

Радиомодем

«ЛРМ-100»

Создан в рамках импортозамещения радиомодемов Guardian и DataRadio

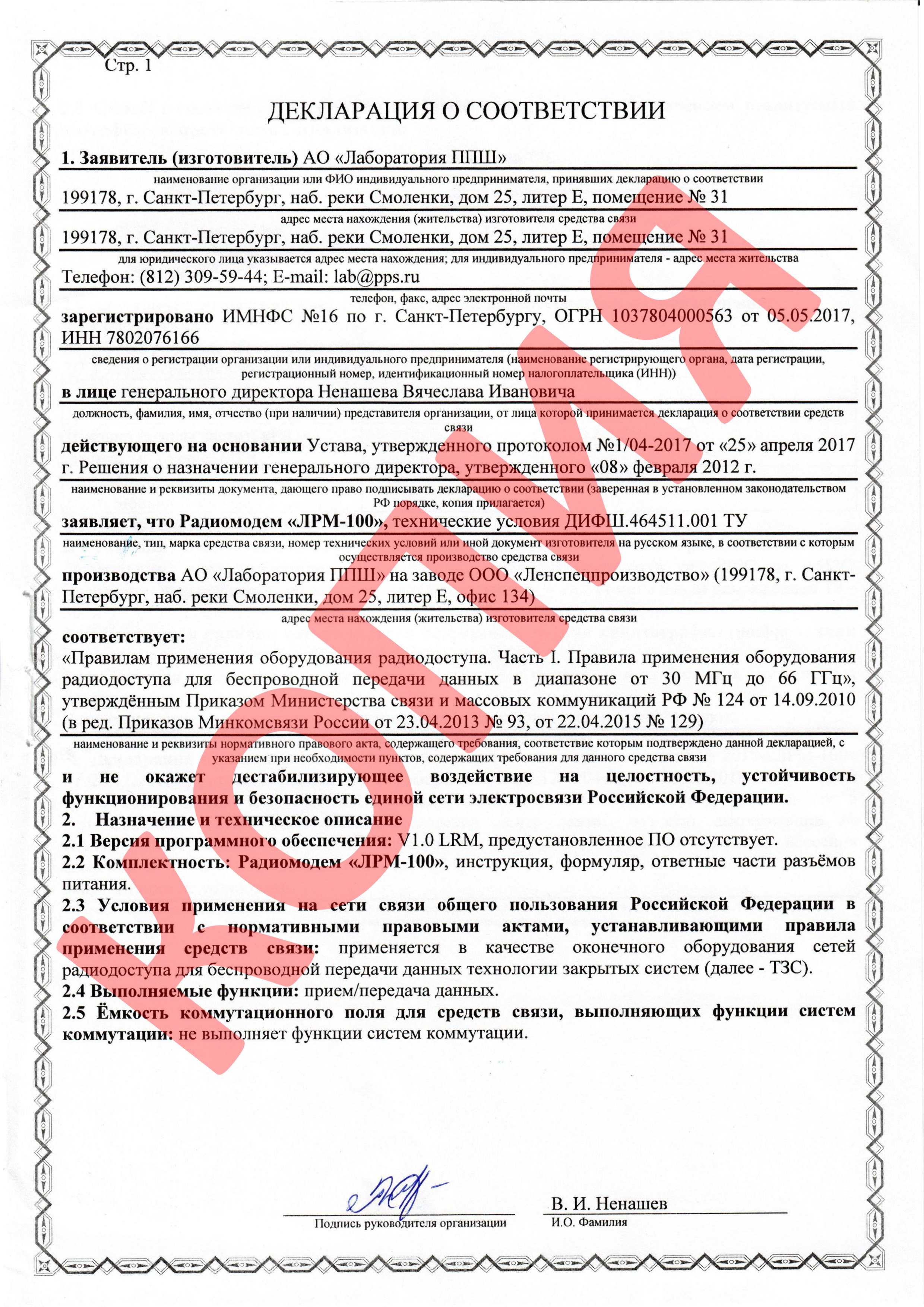

Декларация соответствия Федерального агенства связи

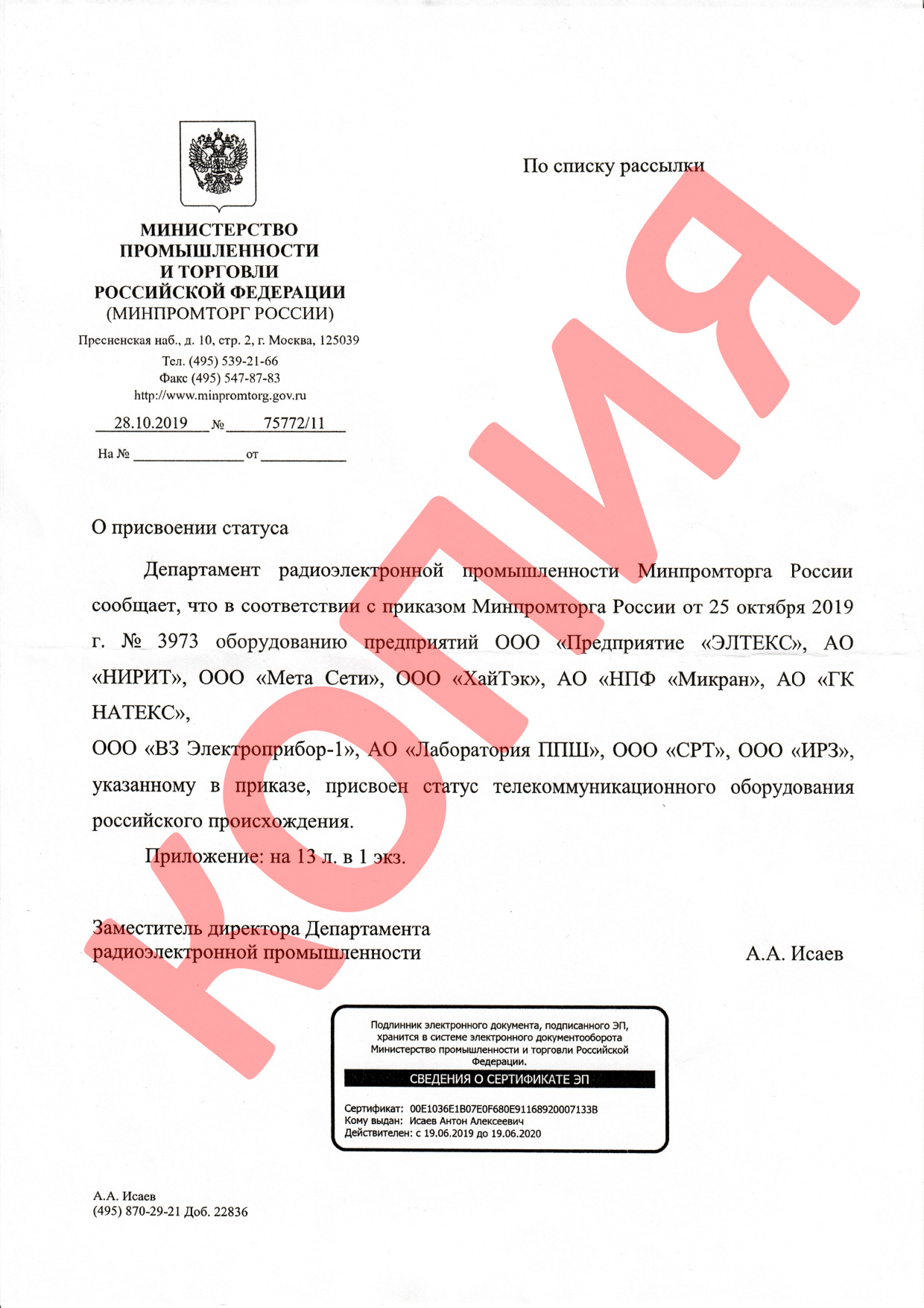

Статус телекомуникационного оборудования российского происхождения Минпромторг России

Устройство и работа

Изделие ЛРМ-100 предназначено для построения современных радиосетей сбора данных и удаленного управления стационарными объектами. Устройство может быть использовано в качестве радиоудлинителя промышленных интерфейсов RS-232. Радиомодем ЛРМ-100 разработан в рамках импортозамещения взамен американских радиомодемов Guardian и DataRadio. Принцип работы ЛРМ-100 заключается в сквозном (без обработки) преобразовании данных пользователя в радиочастотный сигнал и обратном преобразовании данных после приёма другим Изделием. Радиомодем осуществляет сбор данных по интерфейсу RS-232 в асинхронном режиме на скоростях до 19,2 кбит/с и последующей их передачей по радиоканалу с шагом канала 12,5/25 кГц в диапазоне частот 136-174 МГц в "прозрачном" режиме.

Дистанционное управление

Предусмотрена возможность дистанционного включения и выключения устройства с помощью отдельного управляющего входа. Включение радиомодема осуществляется при подаче на вход постоянного напряжения в диапазоне от 10 до 30 В, при снятии напряжения изделие выключается. В качестве устройства управления питанием может использоваться электромагнитное реле, тумблер, кнопка с фиксацией или другие коммутирующие устройства, обеспечивающие коммутацию напряжения не менее 30 В при токе не менее 10 мА.

Диагностика

Предусмотрена передача информации о параметрах модема: текущая температура, уровень питающего напряжения, уровень входного сигнала (RSSI), уровень выходной мощности и коэффициента стоячей волны антенного тракта. Данные о параметрах модема передаются автоматически (при включении опции в настройках модема) при передаче данных пользователя и отображаются встроенными утилитами в программном обесепчении устройства.

Режимы работы

В зависимости от исполнения, Изделие может работать в одном из трех режимов:

Полудуплексный режим
Прием и передача данных осуществляется последовательно - в один момент времени можно осуществляться передача или прием информации. При отсутствии данных для передачи модем находится в режиме приёма. При одновременном поступлении данных по радиоканалу и СОМ порту производится сохранение данных с СОМ порта в буфер размером 2 Кбайта и их последующая передача после приема данных по радиоканалу. Все принятые данные пользователя поступают в порт «Данные СОМ1», а информация о параметрах радиомодема - в порт «Управление СОМ2».

Полудуплексный режим

Прием и передача данных осуществляется последовательно - в один момент времени можно осуществляться передача или прием информации. При отсутствии данных для передачи модем находится в режиме приёма. При одновременном поступлении данных по радиоканалу и СОМ порту производится сохранение данных с СОМ порта в буфер размером 2 Кбайта и их последующая передача после приема данных по радиоканалу. Все принятые данные пользователя поступают в порт «Данные СОМ1», а информация о параметрах радиомодема - в порт «Управление СОМ2».

Дуплексный режим
Прием и передача данных по радиоканалу ведутся одновременно. Приём осуществляется по разъёму «ПРМ», а передача по разъёму «ПРМ/ПРД». Все принятые данные пользователя поступают в порт «Данные СОМ1», а информация о параметрах радиомодема - в порт «Управление СОМ2».

Дуплексный режим

Прием и передача данных по радиоканалу ведутся одновременно. Приём осуществляется по разъёму «ПРМ», а передача по разъёму «ПРМ/ПРД». Все принятые данные пользователя поступают в порт «Данные СОМ1», а информация о параметрах радиомодема - в порт «Управление СОМ2».

Режим ретранслятора
Прием и передача данных по радиоканалу ведутся одновременно, но данные пользователя и информация о параметрах радиомодема не выводятся в СОМ порты. Данный режим служит для увеличения расстояния передачи данных.

Программное обеспечение

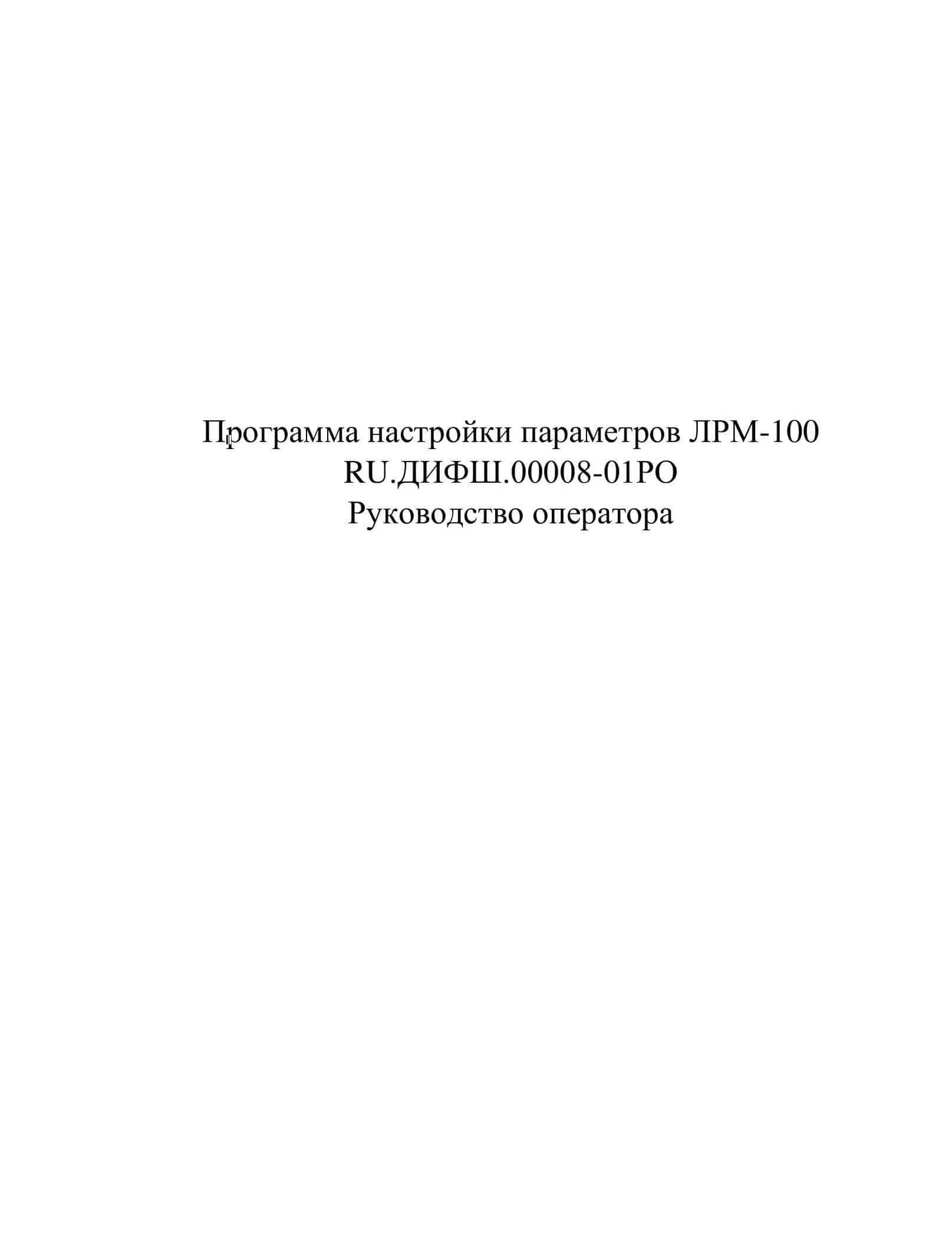

Настройка параметров устройства осуществляется при помощи персональной электронной вычислительной машины (ПЭВМ) посредством программного обеспечения, входящего в комплект поставки - «Программа настройки параметров ЛРМ-100». Связь модема с ПЭВМ осуществляется посредством их соединения через COM порт или применения переходника «USB-COM» (кабель для подключения к ПЭВМ в комплект поставки не входит).

Минимальные системные требования к ПЭВМ для работы ПО:
Операционная система	Windows (не ниже Windows 2000)
Частота центрального процессора, МГц, не менее	400
Оперативное запоминающее устройство, Мбайт, не менее	1024
Видеоадаптер	VGA (1024x768)
Свободное место на жестком диске ПЭВМ, Мбайт, не менее	100
Устройства ввода
Свободный порт USB 1.1 и выше

Характеристики

Радиопередатчик
Выходная мощность радиопередатчика	от 1 Вт до 10 Вт
Шаг настройки мощности радиопередатчика	1 Вт
Тип излучения	16K4F1D

Радиочастотные характеристики
Диапазон частот	136-174 МГц
Шаг	1 кГц
Стабильность частоты	0,5 ppm
Модуляция	2GFSK
Интермодуляция	>80 dB
Номинальное сопротивление нагрузки	50 Ом
Избирательность по соседнему каналу, не хуже	60 дБ

Функциональные особенности
Скорость передачи данных	4800, 9600 и 19200 Бит/с
Передача данных	Пакетный режим
Способ передачи данных	Полудуплекс, дуплекс
Ширина канала	25,0 / 12,5 кГц
Внешние интерфейсы	2хRS-232
Режимы работы:	- Мост (точка-точка) - Точка-многоточка - Ретранслятор
Антенные разъемы	1хTNC (Tx/Rx) 1xSMA (Rx)
Идентификация по ID-преамбуле; контроль несущей LBT (Listen Before Transmit)

Питание
Напряжение питания	от 10 до 30 В
Потребляемый ток, не более (при выходной мощности 10 Вт)	4,5 А
Напряжение питания вентилятора	8 В
Потребляемый ток вентилятора, не более	1,5 А
Потребляемая мощность, не более	45 Вт

Эксплуатация
Монтаж	DIN-рейка 35 мм
Рабочая температура	-40°C ... 55°С
Средняя наработка на отказ, не менее	80 000 часов
Средний срок службы, не менее	10 лет
